CK6140數控

文件大小： 984.61 KB
下載次數：
文件評級：
更新時間：2014-06-14
發布人： 2873218700

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

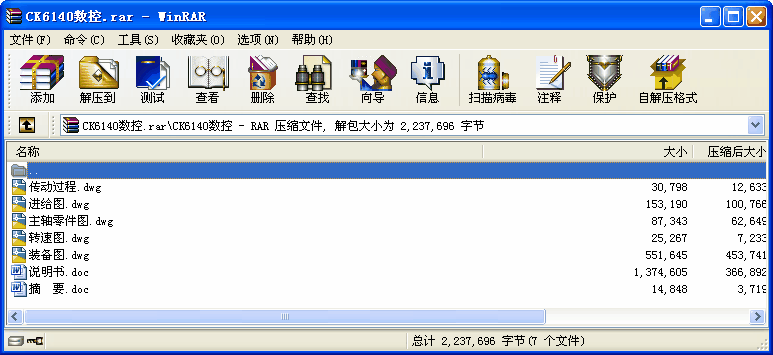

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

數控車床又稱數字控制（Numbercal control，簡稱NC）機床。它是基于數字控制的，采用了數控技術，是一個裝有程序控制系統的機床。它是由主機，CNC，驅動裝置，數控機床的輔助裝置，編程機及其他一些附屬設備所組成。
本次設計課題是CK6140數控臥室車床，CK是數控車床，61是臥式車床，40是床身上最大工件回轉直徑為400mm。
此次設計包括機床的總體布局設計，縱向進給設計，其中還包括齒輪模數計算及校核，主軸剛度的校核等。控制系統部分包括步進電機的選用及硬件電路設計和軟件系統設計，說明了芯片的擴展，鍵盤顯示接口的設計等等。

關鍵詞數控機床；開放式數控系統；電動機
目錄

1 總體方案 0
1.1 CK6140的現狀和發展 1
1.2 CK6140數控臥式車床的總體方案論證與擬定 2
1.2.1 數控車床 2
1.2.2 CK6140數控臥式車床的擬定 2
2 機械部分設計計算說明 4
2.1 主運動部分計算 4
2.1.1 參數的確定 4
2.1.2 傳動設計 5
2.1.3 轉速圖的擬定 8
2.1.4 帶輪直徑和齒輪齒數的確定 11
2.1.5 傳動件的估算和驗算 19
2.1.6 展開圖設計 36
2.2縱向進給運動設計 53
2.2.1 滾珠絲桿副的選擇 53
2.2.2驅動電機的選用 58
3 控制系統設計 62
3.1繪制控制系統結構框圖 62
3.2.選擇中央處理單元（CPU）的類型 62
3.3存儲器擴展電路設計 63
3.４ I/O接口電路及輔助電路設計 64
參考文獻 70
致謝 72
LATHES 77 ...
