玉米脫粒機的設計

文件大小： 2.1 MB
下載次數：
文件評級：
更新時間：2014-06-24
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

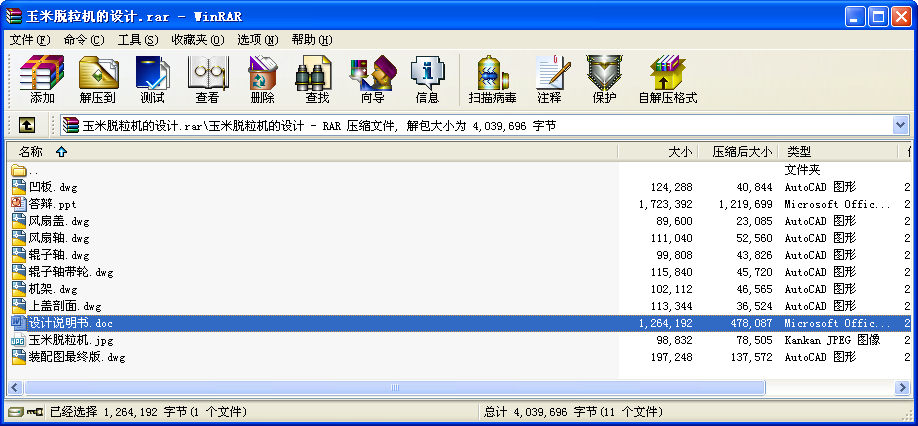

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

玉米脫粒機的設計
目錄
1.引言 1
2.玉米脫粒機總體結構 1
2.1入料部分 1
2.2脫粒部分 1
2.3篩選部分 2
2.4風選部分 2
2.5機架部分 2
3.玉米脫粒機的設計 3
3.1電動機的選擇 3
3.2釘齒條上的釘齒轉速 4
3.3釘齒滾筒的轉速 4
3.4電動機的功率 4
3.5電動機的轉速 5
4.輥子帶及帶輪的設計 7
4.1傳動帶的設計 7
4.1.1確定計算功率 7
4.1.2選擇V帶的型號 7
4.1.3確定帶輪的基準直徑 8
4.1.4確定傳動中心距和帶長 8
4.1.5驗算主動輪上的包角 9
4.1.6確定V帶的根數 9
4.1.7計算單根V帶的初拉力的最小值 10
4.1.8計算壓軸力 10
4.2 V帶帶輪的設計 10
5.輥子傳動軸的設計 12
5.1根據軸的扭轉強度來初步計算確定其最小直徑 12
5.2根據軸向定位的要求確定軸的各段直徑和長度 13
5.3確定輸出軸上的圓角半徑值 14
5.4按彎扭合成條件校核軸的強度 14
5.4.1作軸的簡圖 14
5.4.2求輸出軸上的所受作用力的大小 14
5.4.3釘齒條上的合力 15
5.4.4軸上水平面內所受支反力如圖 15
5.4.5軸在垂直面內所受的支反力 15
5.4.5作彎矩圖 16
5.4.6作彎矩圖 17
5.4.7作當量彎矩圖（彎矩、扭矩合成圖） 17
5.5校核軸的強度 17
6.釘齒條的設計 18
7.凹板的設計 19
8.入料口及脫粒機上蓋的設計 20
9.風扇帶及帶輪的設計 21
9.1傳動帶的設計 21
9.1.1確定計算功率 21
9.1.2選擇V帶的型號 22
9.1.3確定帶輪的基準直徑 22
9.1.4確定傳動中心距和帶長 22
9.1.5驗算主動輪上的包角 23
9.1.6計算單根V帶的初拉力的最小值 23
9.1.7計算壓軸力 24
9.2結構設計 24
10.風機傳動軸設計 25
10.1根據軸向定位的要求確定軸的各段直徑和長度 26
10.2初步選擇輸出軸系 26
10.3確定輸出軸上的圓角半徑值 27
10.4按彎扭合成條件校核軸的強度 27
10.4.1求輸出軸上的所受作用力的大小 27
10.4.2釘齒條上的合力 27
10.5校核軸的強度 28
11.風扇葉及風扇蓋設計 28
12.機架的設計 29
13.軸承座的選用 30
14.螺栓的選用 30
15.玉米脫粒機的安全操作 31
15.1超速運轉,機械“爆炸” 31
15.2禁止過疲勞或酒后操作 31
15.3應用合理 31
15.4安全規則 32
16.玉米脫粒機的維護 32
16.1玉米脫粒機的技術保養 33
16.2玉米脫粒機的保管 33
致謝 34
參考文獻 35
2.玉米脫粒機總體結構
玉米脫粒機主要組成部分：入料口、釘齒脫粒滾筒軸、圓孔式凹板、風機和機架等部分組成。整體組成如圖1所示：
2.1入料部分
入料口與玉米脫粒機的上蓋部分相連，它是利用2mm厚的冷軋鋼板制成。將已剝皮的玉米從入料口進入，下滑到脫粒部位，即釘齒滾筒和圓孔式凹板之間，進行脫粒。
2.2脫粒部分
脫粒部分主要是由圓孔式凹板、釘齒滾筒、半圓型上蓋組成。由釘齒打擊玉米穗，使玉米籽粒產生振動和慣性力而破壞它與穗軸之間的連接，在釘齒滾筒的轉動下齒側面間和釘齒頂部與凹板弧面間產生搓擦，實現脫粒。
2.3篩選部分
篩選部分主要是由圓孔式凹板完成。凹板的圓孔與快速旋轉的釘齒滾筒將將玉米強行脫粒。無論是工作時還是安裝時，圓孔式凹板是固定不動的。玉米脫粒之后，再將玉米粒經過圓孔式凹板，從凹板的圓孔漏出，順著斜滑板滑出機體之外，目的是將玉米粒和玉米芯分開。玉米芯借助于滾筒上的螺旋排列的釘齒的螺旋推力和螺旋導向作用，由入料口的另一端（即出料口）排出機體之外。
2.4風選部分
風選部分由出糠口、風扇等組成。玉米粒經凹板滑下，通過風扇的風力，將籽粒中輕質雜質由出糠口吹出機外。
2.5機架部分
機架是由左機架、右機架、出料口、下滑板及穩定結實的主機梁組成。機架的各部分要各自穩定，而且相對固定，以便做到機械在運轉過程中不會產生晃動、歪斜，造成人身危險，因此為了機架的堅固，此玉米脫粒機的設計采用三毫米厚的角鐵制成。

...
