B6065牛頭刨床推動架畢業設計

文件大小： 559.53 KB
下載次數：1
文件評級：
更新時間：2014-06-24
發布人： 2104573392

文件下載：

17317317121 17317317121
上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

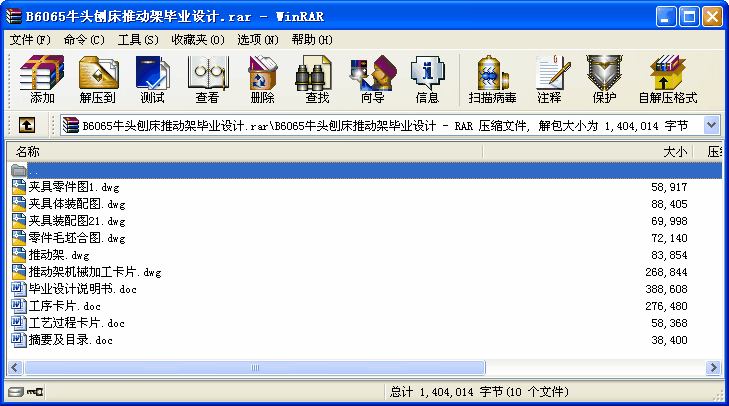

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本設計的內容可分為機械加工工藝規程設計和機床專用夾具設計兩大部分。首先，通過分析B6065刨床推動架，了解到推動架在B6065刨床加工中的作用。運用機械制造技術及相關課程的一些知識，解決推動架在加工中的定位、加緊以及工藝路線的安排等方面的相關問題，確定相關的工藝尺寸及選擇合適的機床和刀具，保證零件的加工質量。其次，依據推動架毛坯件和生產綱領的要求及各加工方案的比較，制定出切實可行的推動架加工工藝規程路線。最后，根據被加工零件的加工要求，參考機床夾具設計手冊及相關方面的書籍，運用夾具設計的基本原理和方法，擬定夾具設計的方案，設計出高效、省力、經濟合理并且能保證加工質量的夾具。
關鍵詞機械加工、工藝規程、專用夾具、推動架
目錄

摘要……………………………………………… ………………………………….I
緒論..............................................................................................................................1
第1章引言………………………………………… ………………………… …2
1.1機械加工工藝規程制訂…………………………………………………………2
1.2機械加工工藝規程的種類………………………………………………………3
1.3制訂機械加工工藝規程的原始資料……………………………………………3
第2章零件的分析…………………………………………………………………4
2.1零件的作用……………………………… ………… …… ……… ……………4
2.2零件的工藝分析……………… ………………… ………… … ………………4
第3章選擇毛坯，確定毛坯尺寸，設計毛坯圖…………………………………5
第4章選擇加工方法，制定工藝路線……………………………………………7
4.1機械加工工藝設計……… …………… ……… ……………… ………………7
4.2制定機械加工工藝路線… ………… ………… ……………… ………………7
4.3工藝方案的比較與分析…………………………………………………………8
第5章選擇加工設備及刀具、夾具、量具………………………………………10
5.1選擇加工設備與工藝設備………………………………………………………10
5.2確定工序尺寸……………………………………………………………………11
第6章確定切削用量及基本時間…………………………………………………13
6.1 工序Ⅰ切削用量及基本時間的確定…………… ……………………………13
6.2 工序Ⅱ切削用量及基本時間的確定……… …………………………………14
6.3工序Ⅲ切削用量及基本時間的確定……………………………………………15
6.4 工序Ⅳ切削用量及基本時間的確定…… …… ………………… ……………16
6.5工序Ⅴ切削用量及基本時間的確定……………………………………………17
6.6 工序Ⅵ的切削用量及基本時間的確定………… …………… ………… ……18
6.7工序Ⅷ的切削用量及基本時間的確定…………………………………………18
6.8 工序Ⅸ的切削用量及基本時間的確定…… …………………… ………… …20
6.9 工序Ⅹ的切削用量及基本時間的確定……… ……………… ………… ……20
第7章夾具設計……………………………………………………………………22
7.1 定位基準的選擇……………………………… …………… ………… ………22
7.2切削力和卡緊力計算……………………………………………………………22
7.3定位誤差分析……………………………………………………………………22
7.4夾具設計及操作的簡要說明……………………………………………………22
結論……………………………………… …………………… ……………………23
致謝..............................................................................................................................24
參考文獻……………………………………………… …………………… ………25 ...
