半自動平壓模切機

文件大小： 2.11 MB
下載次數：
文件評級：
更新時間：2014-06-27
發 布人： 482923078

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

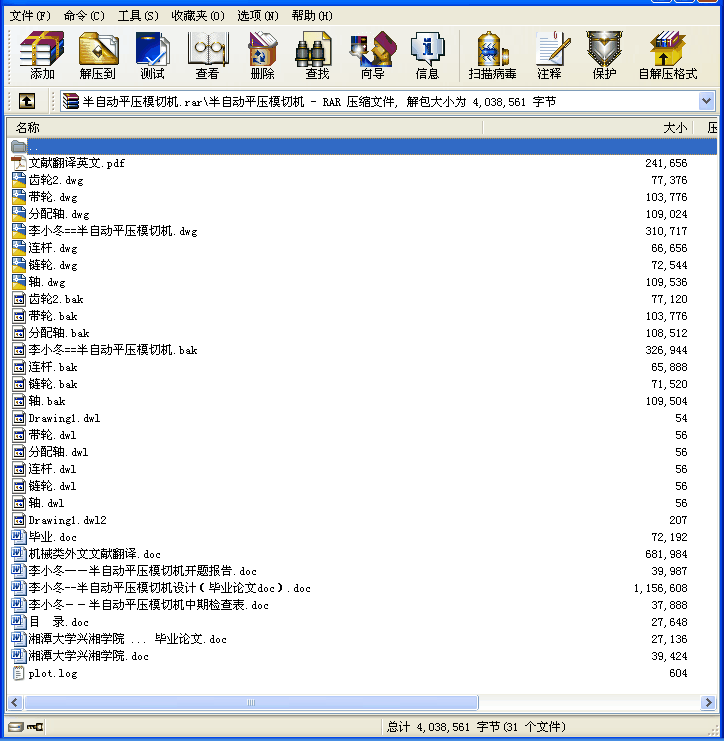

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
機械設計是工科高等學校機械類，機電類等專業必修的一門技術基礎課，我們在學習基礎知識的同時，也應更加注重對知識的整體運用和實踐。半自動平壓模切機是印刷包裝行業壓制紙盒、紙箱等紙制品的專用設備,應用非常廣泛。本文從擬定運動循環圖出發，通過查找機械設計手冊，比較不同方案，選擇了最合適的傳動系統和執行機構，并且對其工作原理，結構設計和幾何參數進行了深刻的分析和計算。設計完成后，用Auto CAD畫出半自動模切機的裝配圖以及相關的零件圖。該模切機具有結構簡單，緊湊，效率高，易操作等特點。
關鍵詞：機械設計半自動平壓模切機 Auto cad

目錄
第一章概述 3
1.1選題依據 3
1.2課題的意義 4
第二章半自動平壓模切機的方案選型 5
2.1送料模切機構 5
2.2機械運動方案的選擇 10
2.3運動循環圖的擬定 15
第三章半自動平壓模切機的傳動設計 16
3.1電動機的選擇 16
3.2傳動比的分配 19
3.3計算傳動裝置的運動參數和動力參數 19
3.4 V帶傳動設計 20
3.5減速器的齒輪設計 22
3.6軸的設計 26
3.7軸承的選擇和校核 31
第四章半自動平壓模切機的模切機構設計 33
4.1平面六桿滑塊機構設計 33
4.2鏈條及鏈輪的設計 34
4.3凸輪機構的設計 35
總結 37
致謝 38
參考文獻 39
英文文獻及翻譯………………………………………………………...40
...
