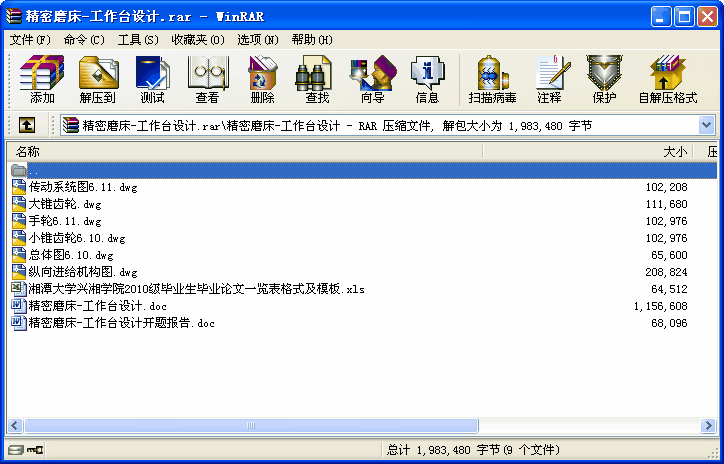

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

精密磨床-工作臺設計
目錄
1 緒論 …………………………………………………………………………………3
1.1課題研究背景及目的……………………………………………………………3
1.2 國內外發展狀況…………………………………………………………………4
1.3 畢業設計任務與論文組成………………………………………………………5
2 精密平面磨床總體設計 …………………………………………………………… 9
2.1磨床簡介 ………………………………………………………………………… 9
2.2磨床技術規格……………………………………………………………………… 9
2.3主要結構及說明………………………………………………………………… 11
2.4磨床總體傳動設計……………………………………………………………… 12
2.5 磨床總體布局設計……………………………………………………………… 12
3 理論計算……………………………………………………………………………… 14
3.1功率計算……………………………………………………………………………14
3.2電動機選用…………………………………………………………………………16
3.3滾珠絲桿副選用與校核……………………………………………………………16
3.4錐齒輪尺寸計算……………………………………………………………………20
4 機構設計…………………………………………………………………… 22
4.1傳動部件設計………………………………………………………………………22
4.2導軌設計……………………………………………………………………………25
4.3機構設計……………………………………………………………………………26
5 機床設計方案的改進………………………………………………………………… 28
結論…………………………………………………………………………………………29
致謝…………………………………………………………………………………………30
參考文獻……………………………………………………………………………………31
附錄…………………………………………………………………………………………32

精密磨床——工作臺設計
摘要
本文對所設計的磨床作了詳盡的論述，分別從精密數控平面磨床的總體布局、橫向進給、縱向進給和硬件電路設計等幾個方面進行了闡述。
緒論：介紹該課題研究背景和國內外發展狀況，以及此次畢業設計的任務。
數控平面磨床總體設計：簡單介紹了此次設計的數控平面磨床，給出該數控平面磨床的技術規格和主要結構及說明，并說明了磨床的總體傳動設計和總體布局設計。
理論計算：包括機床功率的計算，電動機選用，滾珠絲桿副選用與校核以及錐齒輪尺寸計算。
方案設計：詳細說明了精密數控平面磨床的傳動部件設計和導軌設計的要點和要求，并提出縱向進給機構和橫向進給機構的設計方案。
硬件電路設計：詳細說明了硬件的選用和電路的連接。
最后，針對本設計中不夠完美的地方的改進想法，以及對本次畢業設計的總結和對我國超精密發展方向進行了展望。

關鍵詞：平面磨床，數控，縱向進給，橫向進給

Precise Numerical Control Plane Grinding Machine
Author:Memg Dan
Tutor:Deng Zhaohui
Abstract
This paper makes a thorough exposition of the designed grinding machine from the aspects of its overall design,horizontal and portrait give and hardware circuit design.The following is a brief introduction of the composition of this paper.
INTRODUCTION: It introduces the background of this subject research ,the development in this field internal and international, and the assignment of this graduation project.
THE OVERALL DESIGN OF THE NUMERICAL CONTROL PLANE GRINDING MACHINE: It gives a brief introduction to the design of the numerical control plane grinding machine, and provides its technical specification , main structure and explanation of the numerical control plane grinding machine , and show the design of the overall transmission of the grinding machine and the design of the overall arrangement.
THE THEORETIC CALCULATION: It introduces the calculation of the power of lathe , the selection of the motor, the selection and check of the ball pole and the theoretic calculation of the size of the cone gear wheel.
CONCEPTUAL DESIGN: It introduces the main points and requirements of the design of the drive parts, and puts forward the design of the horizontal and portrait give parts.
THE DESIGN OF HARDWARE CIRCUIT: The election of the hardware and the connection of circuit are explained at length.
In view of the flaws of the design, it puts forward some measures to make impovement. Besides, a conclusion of this graduation project and prospect of the development of precise machine are given in this part.
Keyword: plane grinding machine , numerical control, portrait give, horizontal give
...
