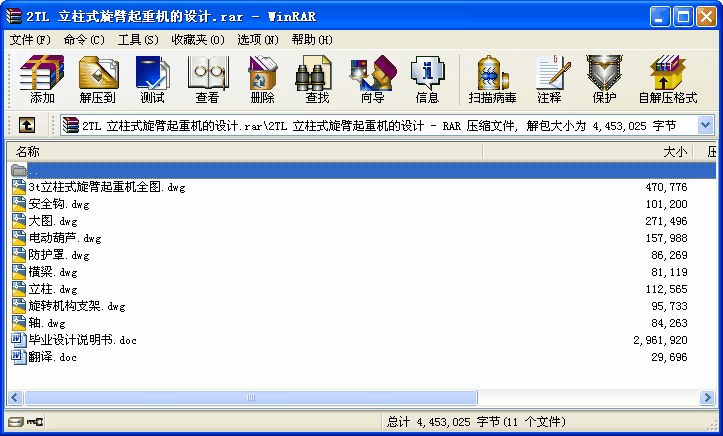

該文件為 rar 格式（源文件可編輯），下載需要 50 積分

2TL 立柱式旋臂起重機的設計
2T 立柱式旋臂起重機的設計
摘要：起重機是工程實際中廣泛應用的特種設備。而旋臂起重機是近年發展起來的中小型起重裝備，安全可靠，具備高效、節能、省時省力、靈活和結構獨特等特點.根據旋臂起重機的整體結構特點和規范規定，了解起重機的發展現狀、分析起重機的工作原理、系統組成、所要求實現的功能和相應的結構上必不可少的。該設計主要針對起升機構選擇相應的零部件及技術參數，使其既能很好的實現起重機的運行還不互相干涉且配合良好，也對回轉機構做了詳細的分析介紹。傳統設計的定柱式旋臂起重機，存在著結構笨重和剛度不足的缺陷，隨著市場競爭激烈，對產品提出了更高的要求，采用現代設計對傳統設計和計算方法技術提升，已迫在眉睫。
關鍵詞：起重機；起升機構；回轉機構

目錄
前言 1
第一章起重機設計總則 1
1.1 我國起重機械行業 1
1.2 國際起重機械行業 1
1.3 起重機的作用、作業特點 2
1.4 起重機的組成 2
1.5 起重機的類型 3
1.6旋臂起重機介紹 4
第二章起升機構的設計 4
2.1 確定起升機構的傳動方案 4
2.2 電動葫蘆的選擇 6
2.3 鋼絲繩的選擇與使用 6
2.4 確定滑輪的參數 7
2.5 確定卷筒尺寸并驗算其強度 8
2.6 電動機的選擇 11
2.7 驗算起升速度和實際所需功率 12
2.8減速器的設計 12
2.9開式齒輪的設計 35
2.10卷筒心軸的設計及強度計算 38
2.11 取物裝置計算 40
2.12 鋼絲繩在卷筒上的固定及計算 41
2.13驗算啟動、制動時間 42
第三章運行機構與變幅機構 44
3.1 運行機構 44
3.2變幅機構 44
第四章回轉機構的設計 45
4.1回轉機構的組成及常用形式 45
4.2載荷計算 47
4.3回轉驅動裝置計算 48
4.4 電動機的選擇與校驗 51
4.5確定機構速比選擇聯軸器 52
4.6制動器的選擇 52
4.7減速器的選擇 53
4.8 螺栓組連接的設計 53
4.9 強度的校核 55
第五章金屬結構的設計 56
5.1 設計起重機金屬結構的基本要求 56
5.2 立柱的設計計算 57
5.3 橫梁設計計算 58
總結 59
致謝 60
參考文獻 61
文獻翻譯 61
英文原文 61 ...
