零件的機械加工工藝規程及夾具設計(831004)
- 文件介紹：

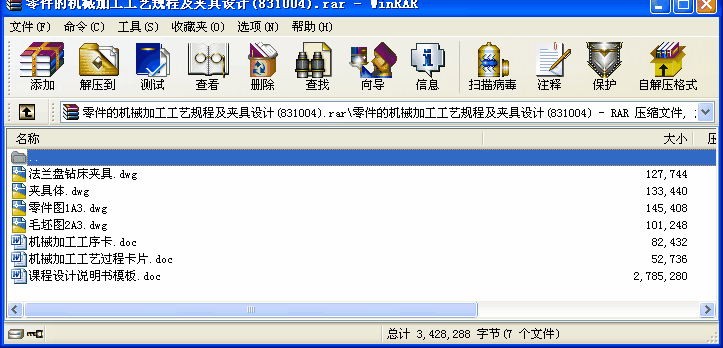

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 設計總說明
機械制造技術基礎課程設計是教學過程中的重要組成部分。是在理論課程學習結束后，所進行的實踐性環節。并為畢業設計打下良好的基礎。通過這次課程設計，我們不僅可以提高對知識的綜合運用，而且還學會了如何設計夾緊機構。
法蘭盤的加工質量將直接影響其性能和使用壽命。本次設計旨在提高CA6140車床法蘭盤的加工質量和加工效率，我們首先對法蘭盤的結構特征和工藝規程進行了仔細的分析，然后確定了一套合理的加工方案，加工方案要求簡單，操作方便，并能保證零件的加工質量。
此外，為了提高勞動生產率，降低勞動強度，保證加工質量，需設計專用夾具，本次設計選擇了鉆φ4和φ6孔的專用夾具設計，以滿足加工過程的需要。
關鍵詞：法蘭盤；工藝規程；夾具設計
目 錄
設計總說明 I
1 零件的工藝分析與生產類型的確定 1
1.1 法蘭盤的用途 1
1.2 法蘭盤的技術要求 1
1.3 審查法蘭盤的工藝性 2
1.4 確定法蘭盤的生產類型 2
2 確定毛坯、繪制毛坯簡圖 2
2.1 確定毛坯 2
2.2 確定毛坯的尺寸公差和機械加工余量 2
2.3 繪制法蘭盤鑄造毛坯簡圖 4
3 擬定零件工藝路線 4
3.1 定位基準的選擇 4
3.2 表面加工方法的確定 5
3.3 加工階段的劃分 6
3.4 工序的集中與分散 6
3.5 工序順序的安排 6
3.6 確定工藝路線 7
4 機床設備及工藝裝備的選用 9
4.1 機床設備的選用 9
4.2 工藝裝備的選用 9
5 加工余量、工序尺寸和公差的確定 9
5.1 工序十中 4和 的尺寸計算 9
5.2 加工余量的確定 9
6 切削用量、時間定額的計算 9
6.1 切削用量的計算 9
7 夾具設計 11
7.1 夾具設計 11
7.1.1 定位基準的選擇 11
7.1.2 切削力及夾緊力計算 11
7.1.3 定位誤差分析 13
7.1.4 夾具設計及操作的簡要說明 13
設計總結 14
參考文獻 15
...
