設計“尾座體”零件的機械加工工藝規程及工藝裝備
- 文件介紹：

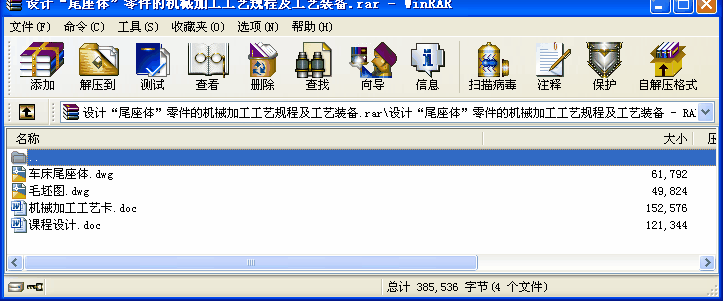

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 目 錄
設計任務書…………………………………………………………2
課程設計說明書正文………………………………………………3
序言…………………………………………………………………3
一、零件的分析………………………………………………3
二、工藝規程設計…………………………………………………………5
(一) 確定毛坯的制造形式……………………………5
(二) 基面的選擇……………………………………………5
(三) 制定工藝路線…………………………………………6
(四) 機械加工余量、工序尺寸及毛壞尺寸的確定………9
(五) 確定切削用量及基本工時………………………10
三、課程設計心得體會…………………………………………………………………19
四、參考文獻………………………………………………………21
序言
本次設計是在我們學完了大學的全部基礎課、技術基礎以及大部分專業課之后進行的。這是我們?cè)谶M(jìn)行畢業設計之前對所學課程的一次深入的綜合性的鏈接，也是一次理論聯系實際的訓練。因此，它在我們的大學生活中占有重要地位。
在各種主要的課程學習完成之后，來一次《機械制造技術基礎》的課程設計，不僅檢驗了我們的學習質量，還讓我們重新翻起了這些久未閱讀的課本。為了這次設計，來回圖書館與教室便成了必然。
俗話說，實踐是檢驗真理的唯一標尺。那么，這次的設計能幫助我們認識到自己學習上的不足與缺陷，這對我們以后有很大的益處。我希望我能在這次的設計中提升自己，加強分析、解決問題的能力，為今后參加祖國的現代化建設打下一個良好的基礎。
由于能力有限，設計尚有許多不足之處，懇請老師給予指教。
一、零件的分析
1.尾座體的用途
題目所給的零件是機床尾座體，將Φ80H7的孔與頂尖研配，主要作用是固定頂尖。將尾座安裝在機床的尾體部分， 圓柱體形的部分有一個Φ80H7孔，頂尖穿過Φ80H7孔，將螺釘擰緊，這樣就將頂尖固定，再利用頂尖完成對加工零件的固定。
2.零件的工藝分析
“尾座體”共有三組加工表面，其中兩組有位置度要求。
（1）以Φ80H7孔為中心的加工表面。
這一組加工表面包括Φ80H7的孔內徑以及Φ80H7孔兩端面包括Ra=3.6μm的兩個端面。
（2）以基準面A為中心的加工表面。
這一組加工表面包括Ra=1.6μm的基準面A和基準面B，Ra=1.6μm的凹槽底面和Ra=6.3μm的左端面和右端面。
（3）以基準面B為中心的加工表面。
這一組加工表面包括基準面B以及320mm×120mm的平臺和75°斜面
第一組和第二組加工表面有位置度要求，如下：
Φ80H7孔圓度公差為0.005mm；
Φ80H7孔圓柱度公差為0.005mm；
Φ80H7孔中心線與基準面A平行度公差的要求為0.05mm；
Φ80H7孔中心線與基準面B平行度公差的要求為0.05mm；
Φ80H7的孔軸心線與導軌面的位置度誤差為0～0.1；
Φ各面的粗糙度達到需要的要求；
Φ80H7的孔需精加工、研配；
導軌面配刮10～13點/25 25。
...
