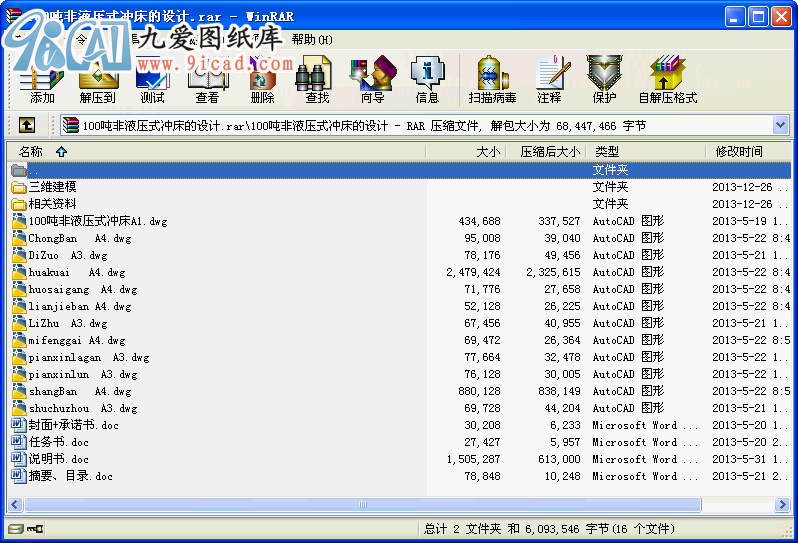

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

100噸非液壓式沖床的設計
1 緒論
1.1 本課題研究的科學意義
100噸非液壓式沖床是采用偏心拉桿機構作為工作機構的鍛壓機器。具有開式機身，與閉式沖床相比有其突出的優點：裝模具和操作都比較方便，同時為機械化和自動化提供了良好的條件。但是也有其缺點：工作時變形較大，剛性較差。這不但會降低制品精度而且由于機身有角變形會使上模軸心線與工作臺面不垂直，以至破壞了上、下模具間隙的均勻性，降低模具的使用壽命。
沖床是板料沖壓生產中的主要設備。可用于沖孔、落料和成型等工序并廣泛應用于國防、航空、汽車、電器等部門中。所以對沖床的研究有很大的科學意義，沖床研究的成功將對沖床行業的發展產生巨大的影響。

1.2 沖床的發展史及國內外的發展概況
手壓沖床：手壓沖床，主要用在小型壓力鉚接行業，如制鞋廠，拉練廠，小型五金制品等。通常壓力在100斤左右。特點：笨拙，價格便宜實惠。
桌上精密沖床：手壓壓床演變的，一般壓力在0.5T~10T左右，常用3T和5T的，主要用于小型薄材料高速鉚接加工，如端子連接器鉚接加工，整平使用，小型模具簡單鉚接加工，可手動可連續沖壓，速度可達300~400轉/分，其特點：節省空間，生產方便。沖床零部件易損壞。維修率高。但維修也是很簡單的。
大型桌下傾斜式沖床：叫腳踏式沖床，價格便宜，適合單沖生產，做一些簡單的沖壓比較合適，如：進行餐具的沖壓加工，汽車粗糙零件加工，比較簡單和精度要求不高的生產加工。有油壓和氣動兩種，現在氣動較多。
閉式沖床：常見于大噸位沖床，最早是AIDA開發的，一般雙軸居多，從110T~3000T不等，常用于汽車大型部件行業和電腦手機等外殼生產行業。
高速精密沖床：但行業不同所要求的速度也不一樣，例如做馬達鐵芯的，它的沖力要求和模具重量不協和就很難做到高速生產，所以社會上就出現了一些說高不高，說低不低的中速度沖床，一般速度在200~400轉/分之間，其技術要求比不上高速沖床，但也略高于低速沖床，主要使用于矽鋼片，硅鋼片沖壓生產
中高速沖床：一般速度200~900轉/分，主要針對電腦手機汽車等連接器，端子，馬達鐵芯，EI片生產和引線框架等精密沖壓行業。比較有名的品牌是AIDA ISIS 等品牌了！
中高速度以上在國內就是很少見了，但有些企業還是會使用的，是針對高精端產品而設計的，產品對沖床有一定要求的，一般速度在1200~2500轉/分之間。
特殊機型：伺服控制，沖床不規則沖壓，上升速度快，在下死點方位速度放慢或者停止瞬間，以保證產品材料不反彈變形，主要用在汽車航空行業和高精端電機行業。
因此我國沖床技術裝備高速度、高精度、柔性化、模塊化、可調可變、任意加工性以及通信技術的應用將是今后的發展方向。
1.3 本課題的主要內容
本文設計的主要內容有電動機、齒輪、輸出軸、軸承、偏心輪、偏心拉桿的設計。本文還基于UG軟件對沖床及沖床的零件進行三維建模、裝配，并對零件進行高級仿真。
...
