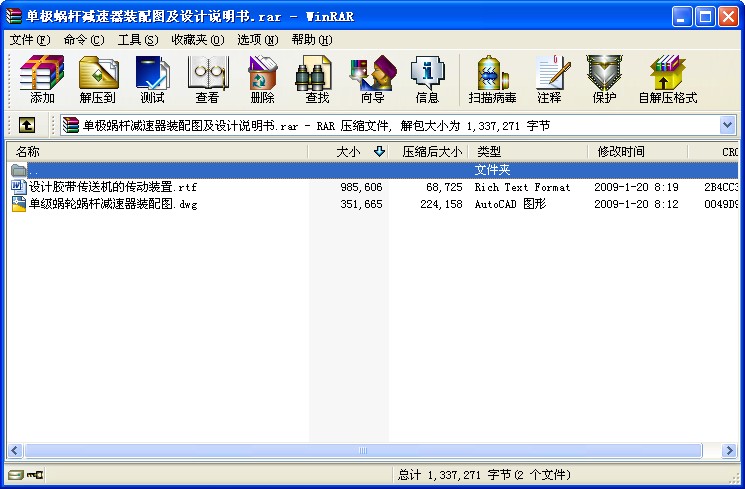

- 該文件為 rar 格式(源文件可編輯),下載需要
20 積分
-

- 單極蝸桿減速器裝配圖及設計說明書
目 錄
一、設計任務……………………(2)
二、電動機的選擇………………(3)
三、運動參數的計算……………(3)
四、傳動零件的設計計算………(5)
五、軸的計算……………………(9)
六、滾動軸承的選擇與較核……(16)
七、鍵聯結的選擇與較核………(19)
八、潤滑方式的選擇及其它……(20)
九、參考文獻……………………(20)
十、設計小結……………………(21)
一、設計任務
設計題目:用于膠帶輸送機的傳動裝置的一級蝸桿減速器傳動裝置。
傳動裝置如圖所示:
1—滾筒 5—聯軸器
2—鏈 6—電動機
3—減速器 7—滑動軸承
4—滾動軸承
電動機通過聯軸器與蝸桿減速器相連,經蝸輪軸與鏈輪聯接,再由鏈傳動驅動滾筒上的膠帶工作,工作滾筒的圓周力F=2100N,帶速V=0.6m/s,滾筒直徑D=320mm,滾筒長度L=450mm,工作年限為8年,工作班制為2班制,工作環境清潔,載荷平穩,小批生產。
二、電動機的選擇
1、選擇電動機的類型
按已知條件選用Y系列全封閉自扇式籠型三相異步電動機。
2、選擇電動機容量
電動機所需功率為 Pd=Pw/
工作機所需工作功率為:Pw=FV/1000=(1600×0.45)/1000=0.72(KW)
傳動裝置的總傳動效率為:
按表1-2確定各部分效率為:彈性聯軸器 =0.992滾動軸承傳動效率(一對) =0.99,開式鏈傳動 =0.92,蝸桿 =0.8,卷筒傳動效率 =0.96
代入得: =0.992×0.992×0.92×0.8×0.96=0.687
電動機所需功率 Pd=Pw/ =10.72/0.687≈1.048(KW)
因載荷平穩,電動機額定功率Pde應略大于Pd即可,由表14-1選得Y系列電動機額定功率Pde為2.2KW
3、確定電動機轉速
輸送機卷筒的轉速為 nw=(60×1000V)/ D
=(60×1000×0..45)/(3.14×250)
=38.22r/mi
鏈傳動比常用范圍i1=2~3.5,蝸桿傳動i2=5~80
故電動機轉速的范圍為:nd=(2×5~3.5×80)×38.22
=382.2~10701.6r/min
選用同步轉速1500r/min,從其重量、價格以及傳動比等考慮,選用Y90L1-4
三、運動參數的計算
(一)傳動裝置的總傳動比及各級傳動比分配
1、傳動裝置的總傳動比
由前面計算得輸送機卷筒的轉速nw=38.22r/min
總傳動比 i總=nm/nw=1400/38.22=36.63
2、分配各級傳動比
取蝸桿減速器的傳動比為15,則鏈傳動的傳動比
i12=i總/15=36.63/15=2.442 ...
