D337花插座底盤的注塑模全套畢業設計

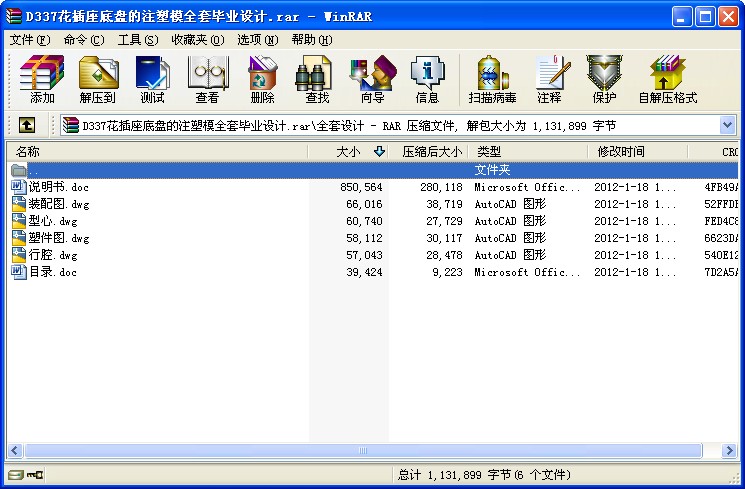

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- D337花插座底盤的注塑模全套畢業設計
目錄
摘要 1
前言 2
1.塑件工藝分析及塑料的選用 3
1.1 塑件工藝分析 3
1.2 塑料的選用 3
2.模具種類與模具設計的關系 7
3.模具的基本結構 8
3.1 模具的成形方法 8
3.2 型腔的布置 8
3.3 確定分型面 8
3.4 確定推出方式 9
3.5 模具的結構形式 9
4.注射機的選擇 11
5.注塑機參數校核 12
5.1最大注射量校核 12
5.2 鎖模力校核 12
5.3 模具與注塑機安裝部分相關尺寸校核 12
5.4 模具閉合高度校核 13
5.5 開模行程校核 13
6.模具設計的有關計算 14
7.模具結構、尺寸的設計計算 16
7.1型腔結構 16
7.2型芯結構 16
7.3 選擇澆注系統 17
7.4 冷卻系統的設計 21
7.5導向機構 24
7.6拉料桿 25
7.7推出結構的計算 26
7.8模具排氣槽設計 27
8.塑料注射模具技術要求及總裝技術要求 28
8.1零件的技術要求 28
8.2總裝技術要求 28
結論 30
致謝 31
摘要
塑料模具在當今社會越來越廣泛的應用，從電腦、手機、飲料、臺燈、水筆、水盆等方面應用極其廣泛，可以說從我們的吃穿住行都離不開它。注射成形是成形熱塑件的主要方法，因此應用范圍很廣。注射成形是把塑料原料放入料筒中經過加熱熔化，使之成為高黏度的流體，用柱塞或螺桿作為加壓工具，使熔體通過噴嘴以較高壓力注入模具的型腔中，經過冷卻、凝固階段，而后從模具中脫出，成為塑料制品。
本次的畢業設計是花插座底盤的注塑模的設計，該模具有重量輕、耐腐蝕老化、絕緣性好、強度高、使用壽命長，制作方便、價格低廉等特點，可用于雙孔、三孔插座。
依據產品的數量和塑料的工藝性能確定了以雙分型面注塑模的方式進行設計。模具的型腔采用一模四腔平衡布置，澆注系統采用點澆口成形，推出形式為四推桿推出機構完成塑件的推出。由于塑件的工藝性能要求注塑模中有冷卻系統，因此在模具設計中也進行了設計。本次的設計中參考了大量的文獻，還在互聯網上查找資料，設計過程比較完整。
關鍵詞 雙分型面注射模具 插座 聚甲醛。
...
