液壓支架動態分析畢業設計
- 文件介紹：

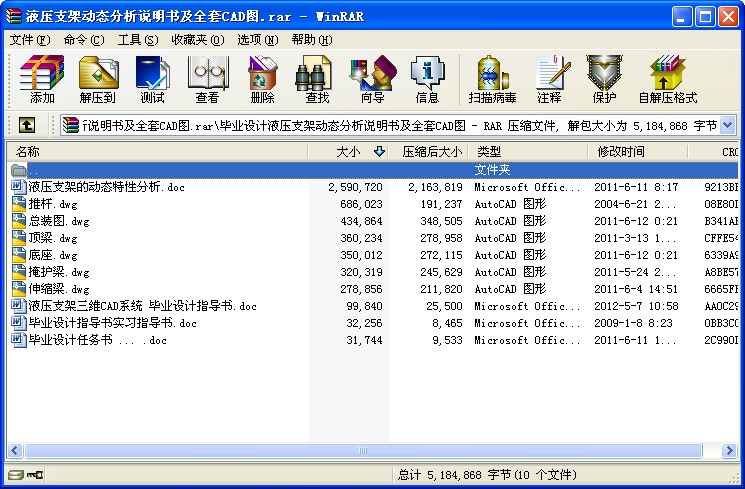

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 液壓支架動態分析畢業設計
摘 要
液壓支架是地下工程或隧道工程的關鍵設備之一，它主要用于支護頂板、防止頂板垮落，為施工人員和施工設備提供一個安全可靠的工作空間。
在分析了傳統液壓支架架型的基礎上，通過機構演化，研究了一種新架型——垂直導桿型液壓支架；該新型支架不僅結構簡單、重量輕和調架容易，而且可極大地改善液壓支架的受力狀況，提高穩定性，具有廣泛的應用前景。
然后，用三維參數化的設計軟件Pro/E，完成了垂直導桿型液壓支架的三維參數化造型，實現了Pro/E與ADAMS軟件之間的模型轉換，并利用ADAMS軟件對該液壓支架進行動態分析，得到了該支架在工作狀態下的承受載荷。
本文系統地研究分析垂直導桿型液壓支架新架型，并采用現代設計技術和方法進行設計，縮短了液壓支架的研發周期，提高了產品質量，降低了成本，對今后的液壓支架產品的研究與開發具有指導意義和參考價值。
關鍵詞：液壓支架；垂直導桿機構；三維參數化；虛擬樣機；動態特性
Abstract
Hydraulic power support used in the underground engineering or tunnel project is one of important equipments, it is mainly used for supporting roof, preventing the roof from collapasion, providing a safe working space for both the workers and the equipments in the underground.
On the analysis of the traditional hydraulic power support types, through the institution evolution, a new frame type--vertical guide bar type hydraulic power support; The new stents not only simple structure, light weight and the frame easy, and can dramatically improve hydraulic power support's stress situation, and improve the stability, and has a broad prospect of application.
Then, use three dimensional parametric design software Pro/E, the completion of the vertical guide bar type hydraulic power support 3D parametric modeling, realize the model transformation from Pro/E to the ADAMS software, and then obtain the dynamic analysis of the hydraulic support in the ADAMS software.
This paper analysis the vertical guide bar type hydraulic support new frame type, and adopts the modern design techniques and methods to carry on the design, shorten the development cycle of hydraulic support, improve the product quality, reduce the cost and for future hydraulic support product research and development with the instruction meaning and reference value.
Keywords: hydraulic power support; vertical guide-bar; three-dimensional parametric; Virtual Prototyping; Dynamic property
目錄
摘 要 I
Abstract II
第一章 概 述 1
1.1 國內外液壓支架的研究與應用現狀 1
1.1.1 國外液壓支架研究水平 1
1.1.2 國內液壓支架研究水平 2
1.1.3 國內外液壓支架研究與應用中存在的問題 3
1.2 本課題的確立及其研究意義 3
1.2.1 本課題的確立 3
1.2.2 本課題的研究意義 4
1.3 本課題的研究內容、關鍵技術及創新點 5
1.3.1 研究內容 5
1.3.2 關鍵技術及創新點 5
1.4 本章小結 5
第二章 垂直導桿型液壓支架結構設計 6
2.1 典型液壓支架架型的分析與比較 6
2.1.1 垛式液壓支架 6
2.1.2 四連桿型液壓支架 6
2.1.3 單擺桿型液壓支架 7
2.1.4 垂直導桿型液壓支架 8
2.2 支架主要結構參數的確定 8
2.3 液壓支架主體部件結構設計 9
2.3.1 底座設計 9
2.3.2 頂梁設計 15
2.4 本章小結 16
第三章 垂直導桿型液壓支架三維參數化設計 17
3.1三維建模軟件PRO/E 17
3.2 液壓支架三維實體參數化建模 18
3.2.1 建模方法簡介 18
3.2.2 液壓支架各部件的三維建模 19
3.2.3 液壓支架的整機虛擬裝配 23
3.3本章小結 24
第四章 液壓支架虛擬樣機與仿真 25
4.1 虛擬樣機技術 25
4.2 液壓支架力學模型的建立 26
4.3 支架虛擬樣機模型的建立 28
4.4 支架樣機工況動態仿真 32
4.5 液壓支架簡易有限元分析 36
第五章 結論 38
參考文獻 39 ...
