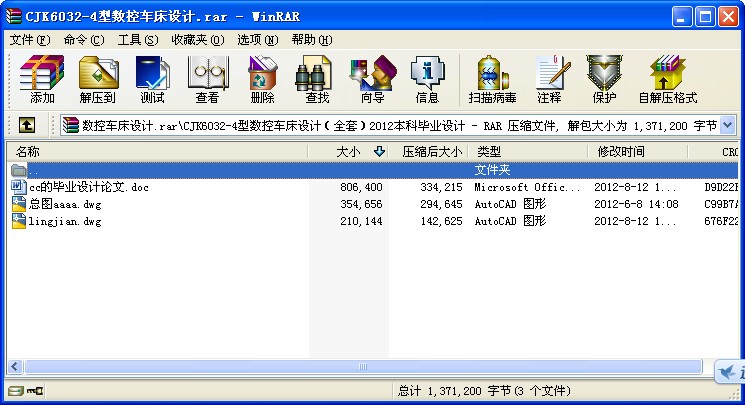

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

CJK6032-4型數控車床設計
摘要

本次畢業設計課題是CJK6032簡易數控車床。該數控車床結夠簡單，緊湊、體積小，功能齊全，是一個很適用的經濟性數控車床，能夠達到非常滿意的工作效率。
CJK6032主要是由傳動系統，進給系統和控制系統三部分組成。對其傳動系統設計時，先進行總體方案的確定，畫出簡易的傳動系統圖。再根據給定的設計參數來確定傳動和進給系統。滾珠絲杠由步進電機來驅動，步進電機由驅動控制系統來驅動。從而實現進給系統的進給。通過用途，功能和技術要求等合理定出系統結構，并通過認真的計算得到的參數，然后選擇符合規定的元件和進行系統的結構設計。CJK6032是無級調速的，由電動機加變頻器來實現。最后通過技術經濟分析，驗證了設計生產該產品是經濟合理的。

關鍵詞：車床；滾珠絲杠；步進電機；無級調速；傳動系統
ABSTRACT

The subject of design is the simple NC CJK6032-lathe. The numerical control lathe simple,compact,small size, fully functional,is a suitable economy of CNC lathes. we can achieve a satisfactory work efficient.
The simple NC CJK6032-lathe is composed of drive system, feed system and controlsystem. When designing drive system, the diagram of simple drive system are specified.Then the drive and feed system are designed according to the given design parameter. Thefeed system is working with the assistance of ball screw. The steped motor drove by deivecontrol system is drove by ball screw. through the use of functional and technical requeirements set reasonable structure,and through careful calculation by the parameters,and then select the required components and systems for the structural design.The simple NC CJK6032-lathe has variable speed which is accomplished by motor and frequency converter. In the end, the analysis on economic prove its reasonable to produce to CJK6032-lathe.

Key words：Lathe；Ball Screw；Stepping motor；Variable Speed；Transmission system
目錄

摘要 I
Abstract II
第1章緒論 1
1.1課題研究的背景目的和意義 3
1.2數控車床的現狀及發展趨勢 3
1.2.1數控車床發展總趨勢 3
1.2.2我國數控車床的現狀及發展趨勢 4
1.3設計的主要內容 5
第2章總體方案設計 6
2.1 設計參數 6
2.2總體方案的確定 6
2.3 傳動原理 7
2.4 基本參數的確定 7
2.5 本章小結 9
第3章傳動設計 10
3.1 設計參數 10
3.2 減速齒輪設計及校核 10
3.3 帶輪及帶的計算 14
3.4 軸的初步確定 16
3.5 軸的校核 16
3.6 本章小結 19
第4章進給系統設計 20
4.1 縱向進給絲杠設計 20
4.1.1 滾動螺旋傳動工作原理 20
4.1.2 絲杠設計計算 20
4.2 橫向進給絲杠設計 22
4.3 步進電機的選擇 23
4.3.1步進電機的工作原理 23
4.3.2 步進電機的選取 25
4.4 本章小結 27
第5章經濟技術分析 28
結論 31
參考文獻 32
致謝 33

...
