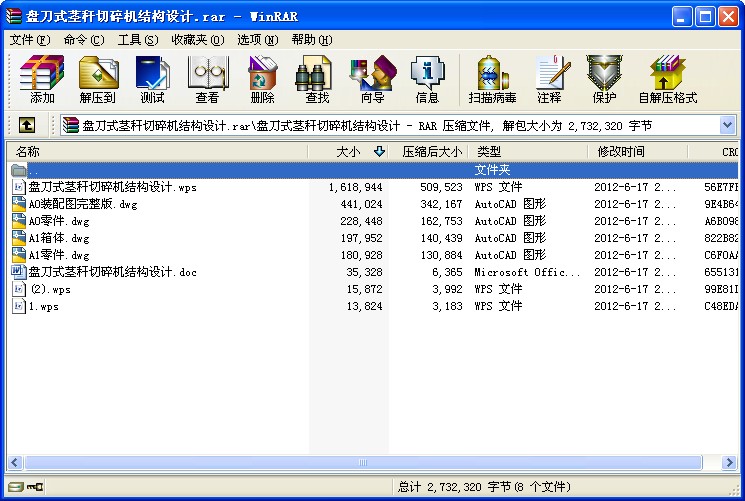

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

盤刀式莖稈切碎機結構設計
摘要

本研究以棉稈等硬莖稈為研究對象，通過對秸稈原料特性的分析，確定切碎原理和方法，設計出動力消耗低、粒度大小滿足壓縮成型要求的秸稈切碎機。推動我國目前綜合開發利用農作物秸稈資源的技術創新和實際應用。
通過對原始數據的分析、方案的論證比較和有關數據的分析計算，主要完成了切碎機的總體設計，電動機的選擇以及傳動方案的分析、比較與選擇等內容。在此基礎上對切碎機機體的結構尺寸、驅動轉軸的結構尺寸、V 帶傳動等設計應用價值進行了詳細的計算和說明。
該機主要是由切碎器、變速箱和喂入機構、喂入槽、甩拋裝置、帶傳動、電動機組成。其原理是秸稈由喂入槽喂入，在喂入機構作用下將其壓實并卷入機構，被動定刀片組成的切碎器切碎，最后由拋送裝置拋出機外。

關鍵詞：盤刀，切碎機，莖稈，喂入槽，拋送機

ABSTRACT

In this study, hard cotton stalk stalk as the research object, through the straw raw materials characteristic analysis, determine the cutting principle and method of design, low power consumption, particle size to meet the requirements of the chopped straw compression molding machine.Promote our country the comprehensive exploitation and utilization of crop straw resources in technical innovation and practical application。
Through the analysis on the original data, program evaluation data comparison and analysis of the calculation, mainly to complete the shredding machine overall design, the choice of motor drive and program analysis, comparison and selection.On the basis of the shredding machine structure of the body size, structure size drive shaft, such as V belt drive design value are calculated in detail and description.
The machine is mainly composed of cutter, gear box and a feeding mechanism, feeding trough, spin off device, belt drive, motor.The principle is that the straw from the feeding chute feeding, in the feeding mechanism under the action of the compaction and involved mechanism, passive fixed blade consists of the shredder shredding, finally by throwing device throwing machine

Keywords: Radial-knife，cutter，stalk，feed，thrower
目錄
摘要 Ⅰ
ABSTRACT Ⅱ
第 1 章緒論 1
1.1本研究的目的和意義 1
1.2農作物秸稈綜合利用現狀 2
1.3 秸稈的特性 3
1.3.1 秸稈的物理特性 3
1.3.2 秸稈的切碎特性 4
1.3.3 秸稈的化學成分 4
第 2 章切碎機整體設計方案 5
2.1 總體結構設計 5
2.2 樣機的性能試驗 5
2.3 本章小結 7
第 3 章秸稈切碎機結構設計 8
3.1 切碎器設計 8
3.1.1 切碎方式選擇 8
3.1.2 切碎原理分析 9
3.1.3 割刀參數分析 10
3.1.4 主要技術參數確定 11
3.2 喂入機構設計 12
3.3 傳動系統設計 13
3.4 本章小結 14
第 4 章盤刀式切碎器刀刃曲線對切割能耗的影響 15
4.1 切割過程幾何參數的分析 15
4.2 試驗設計 16
4.3 結果與分析 16
4.4結論 17
4.5本章小結 18
第 5 章動刀片受力分析 20
5.1 工作原理 20
5.2 動刀片的受力分析 21
5.2.1 直刃口動刀片的受力分析 21
5.2.2 圓弧刃口動刀片的受力分析 24
5.2.3 動刀片的受力特性曲線 25
5.3分析結果討論 26
5.4本章小結 26
第 6 章切碎機整體結構的設計 27
6.1電機選擇 27
6.1.1 切碎器轉速的確定 27
6.1.2 切碎器功率消耗 27
6.1.3 電機選擇 27
6.2 V帶傳動的設計計算 28
6.3 傳動零件設計計算 30
6.3.1 圓柱直齒輪傳動 30
6.3.2 圓錐齒輪傳動 34
6.3.3 鏈輪傳動 37
6.4 軸的設計計算和軸系零件的選定 40
6.4.1 輸入軸的設計與計算 40
6.4.2 大齒輪軸的設計計算 43
6.4.3 大圓錐齒輪軸的設計 43
6.4.4 輸出軸的設計 44
6.4.5 軸承的校核 45
6.5 浮動裝置內彈簧的選用及計算 46
6.6 箱體設計計算 48
6.7 本章小結 48
結論 49
參考文獻 50
致謝 52
...
