轉速器盤加工工藝及其夾具設計
  • 該文件為rar格式
  • 文件大小: 692.17 KB
  • 下載次數
  • 文件評級
  • 更新時間:2014-08-06
  • 發 布 人: 2955362171
  • 文件下載:
  • 立即下載

  • 文件介紹:
  • 該文件為 rar 格式(源文件可編輯),下載需要 20 積分

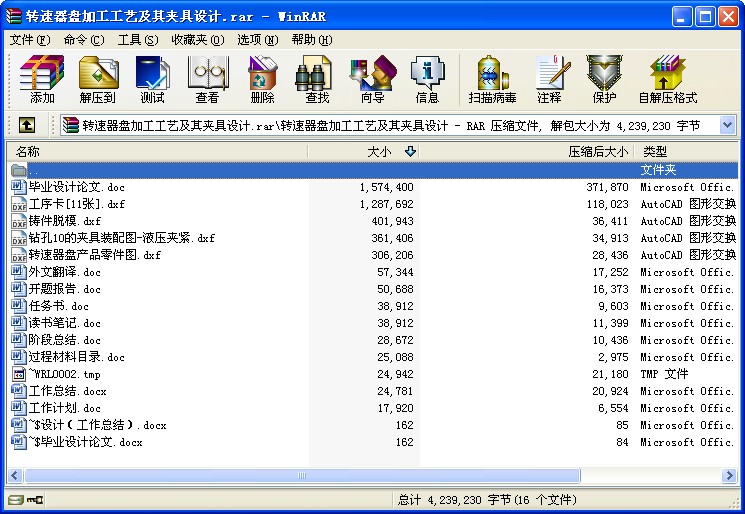

  • 轉速器盤加工工藝及其夾具設計
  • 轉速器盤加工工藝及其夾具設計
    摘 要

    機械生產是研究產品設計、生產、加工制造、銷售使用、維修服務和回收再生的整個過程的工程學科。現代機械生產技術越來越發達,但在新型的生產動力普遍使用之前,原有的成熟生產條件依然被使用,在機械生產過程中發揮著重要的作用。
    2105柴油機是機械生產中廣泛應用的生產設備,轉速器盤做為其中連接手動裝置和油門,實現無級變速的重要零件,是不可替代的部件。對其進行分析計算,并根據結果選用相應的加工機床,設計相應的夾具,是本次畢業設計的主要內容。
    設計從轉速器盤的整體分析開始,經過毛壞選料、工藝分析、確定加工規程,再逐一對要加工的表面進行詳細的計算,并查找工具書籍進行機床刀具等的選用。最后選取零件上的Φ10mm的孔進行了加工夾具的設計。
    關鍵詞:機械傳動 轉速器盤 夾具設計
    The Plate Processing Technology and Its Speed Fixture Design
    Student: BIN Shang-wen Teacher: DAI xuan-jun

    Abstract: Mechanical production is the study of product design, production, manufacture, sale, repair and regeneration of the whole process of engineering disciplines will be added. Modern machinery manufacturing technology more and more developed, but in power prior to the large-scale use of new production, original mature production conditions are still being used, in machinery production plays an important role in the process. 2105 mechanical equipment used in the production of diesel engines, speed disk for which connection manual installation and the gas, important part to realize continuously variable, is irreplaceable part. Analysis and calculation of its, and selected according to the results of the processing machine tools, design the appropriate fixture, is the main content of this graduation. Designed starting from the overall analysis of the speed, after bad materials, process analysis, determine the processing rules and detailed calculations of the surface to be processed one by one, and find the tools selection of books, such as machine tools. Φ10mm on the last selected part design of fixture for hole machining.
    Key words: mechanical transmission tachometer disk fixture design
    目次

    摘 要 I
    ABSTRACT: II

    1 引言 1
    1.1 課題目的和意義 1
    1.2 設計主要內容 1
    2 零件分析 2
    2.1 零件用途 2
    2.2 零件加工工藝分析 2
    2.3 加工零件技術關鍵問題 3
    3 鑄造工藝方案設計 4
    3.1 毛坯用料及成形方法 4
    3.2 鑄造工藝方案的確定 4
    3.2.1分型面的選擇 4
    3.2.2澆注位置的選擇 4
    3.3 鑄造工藝參數 4
    3.3.1加工余量 4
    3.3.2拔模斜度 5
    3.3.3 收縮率 5
    3.3.4不鑄孔 5
    3.3.5鑄造圓角的確定 5
    3.4型芯設計 5
    4 機械加工工藝規程設計 7
    4.1 基面的選擇 7
    4.1.1粗基準的選擇 7
    4.1.2精基準的選擇 7
    4.2 表面加工方案 8
    4.3制訂機械加工工藝路線 9
    4.4 確定機械加工余量及工序尺寸 9
    4.5 確定切削用量 12
    4.5.1 工序:粗、精銑后平面 12
    4.5.2 工序:粗銑兩個Φ18 mm的圓柱前端面 14
    4.5.3 工序:粗、精銑Φ25mm的圓柱上端面 15
    4.5.4 工序:鉆削、鉸削加工兩個Φ9mm的孔 18
    4.5.5 工序:鉆削、鉸削加工Φ10 mm的孔并锪倒角0.5×45° 19
    4.5.6 工序:粗、精銑120°圓弧端面 21
    5 夾具設計 26
    5.1 工件分析 26
    5.1.1工件的加工工藝分析 26
    5.1.2確定夾具的結構方案 26
    5.2 繪制夾具總體圖 32

    結 論 33
    致 謝 34
    參考文獻 35 ...
