模具設計壺蓋型腔畢業設計
17317317121 17317317121
上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾
- 文件介紹：

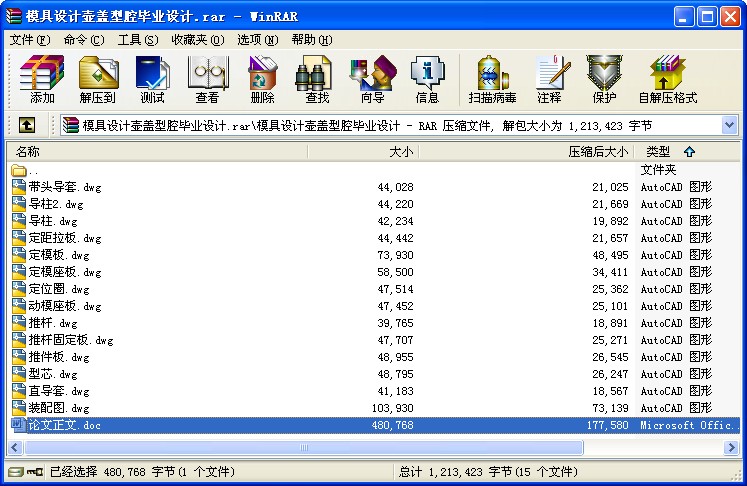

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 模具設計壺蓋型腔畢業設計
目錄
前言
摘要
本論
一、制件的工藝分析 ……………………………………………………7（一）分析制件原料的工藝性………………………………………………7
（二）ABS的主要用途……………………………………………………7
（三）分析原料的成型特點………………………………………………8
（四）ABS塑料的主要性能指標…………………………………………8
（五）制品的結構、流動性及尺寸精度分析……………………………9
二、初步確定注射機 ………………………………………………………9
三、注射模結構設計 ………………………………………………………11
（一）分型面的選擇 ……………………………………………………11
（二）澆注系統的設計 …………………………………………………12
（三）脫模機構的設計 …………………………………………………16
（四）溫度調節系統的設計 ……………………………………………18
（五）排氣系統的設計 …………………………………………………21
（六）成型零件的結構設計 ……………………………………………21
（七）塑料注射模結構零部件的設計 …………………………………22
四、模具的設計計算………………………………………………………24
（一）成型零件工作尺寸的計算 ………………………………………24
（二）注射機與模具有關參數及尺寸的校核……………………………25
五、型腔的加工工藝………………………………………………………27
六、模 具 的 裝 配………………………………………………………29
（一）模具的裝配…………………………………………………………29
（二）開模過程分析………………………………………………………31
結論
謝辭
參考文獻
附錄
中文摘要
摘要：該說明書是對壺蓋型腔進行注塑模設計，其間涉及到材料的分析，它決定了成型零件尺寸、注塑機的選擇和注射機與模具有關參數及尺寸校核的問題。該設計大體上是這樣的：采用XS-ZY-125型立式注塑機，一模一件結構，分型面設在塑件的下表面，采用點澆口進料，本設計介紹了注射成型的基本原理，特別是單分型面注射模具的結構與工作原理，對注塑產品提出了基本的設計原則；并介紹了注射模具澆注系統、溫度調節系統和頂出系統的設計過程，并對注射機與模具有關參數及尺寸進行了校核；通過本設計，可以對注塑模具有一個初步的認識，注意到設計中的某些細節問題，了解模具結構及工作原理通過本設計，可以對注塑模具有一個初步的認識，注意到設計中的某些細節問題，了解模具結構及工作原理，對以后遇到此類相關問題起到了很大的左右。
關鍵詞： 壺蓋型腔、ABS、注射模具結構、成型零件工藝、裝配。
Abstract
Abstract: This instruction booklet is carries on the note mold design to the kettle lid cavity, which nvolved the analysis of material。Forming part of its decision to the size, the choice of injection molding machines and injection-mold and check the parameters and dimensions of the problem. The design is largely this: The XS-ZY-125-vertical injection molding machine, a model of a structure, located in sub-surface plastic parts under the surface, a point gate feed, the design on the injection molding The basic principles, especially the type of injection-mold the structure and working principle of injection molding products to the basic design principles, and on the casting mold injection system, temperature regulation system and the system to the top of the design process, and injection And die-related parameters and size of the check through the design, the injection mold can have a preliminary understanding, noted that the design of certain details of the understanding of the structure and die by this principle of design, can injection mold Have a preliminary understanding, noted that the design of certain details of the understanding die structure and working principle, the future face of such related issues played a great about.
Key words: The cavity of the kettle lid, ABS, injection mold structure, forming part of the process, assembly.
...
