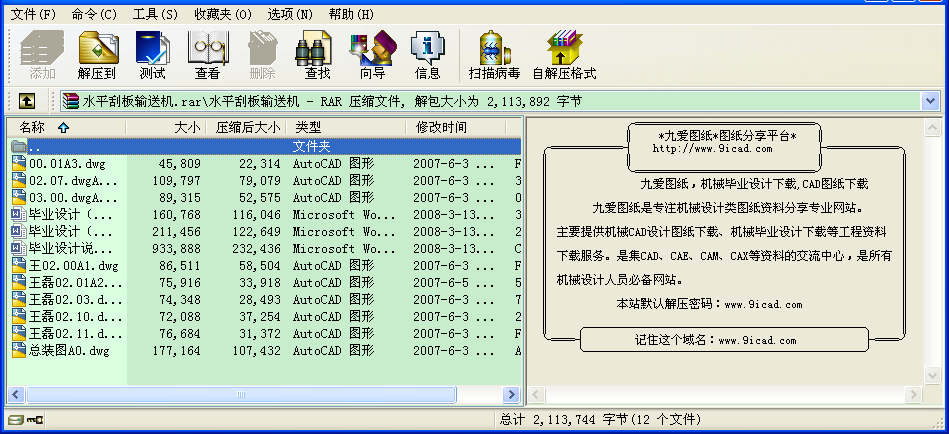

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

目錄
1 前言…………………………………………………………………………… 1
2 水平刮板輸送機工作原理和特點…………………………………………… 3
2.1 使用范圍和特點…………………………………………………………… 3
2.2 主要結構 ………………………………………………………………… 4
2.3 工作原理…………………………………………………………………… 4
3 本課題的設計目的和主要內容……………………………………………… 5
4 設計進度安排及要完成任務………………………………………………… 5
5 設計計算……………………………………………………………………… 6
5.1 已知工藝參數……………………………………………………………… 6
5.2 計算內容…………………………………………………………………… 7
5.2.1. 單位時間產量…………………………………………………………… 7
5.2.2 水分蒸發量的計算……………………………………………………… 7
5.2.3 輸出熱量………………………………………………………………… 7
5.2.4 空氣消耗……………………………………………………………………8
5.2.5 風機風量的計算……………………………………………………………8
5.2.6 換熱量的計算………………………………………………………………9
5.2.7 加熱蒸汽消耗量的計算……………………………………………………9
5.2.8 換熱面積的計算……………………………………………………………9
6 傳動設計……………………………………………………………………… 10
6.1 減速機選型……………………………………………………………………10
6.2 聯軸器選擇………………………………………………………………… 11
6.3 齒輪計算………………………………………………………………………11
7 安裝………………………………………………………………………………16
8 試車………………………………………………………………………………17
9 操作………………………………………………………………………………17
10 維修保養……………………………………………………………………… 18
11 常見故障及排除…………………………………………………………… 18
結束語…………………………………………………………………………… 19
致謝……………………………………………………………………………… 21
參考文獻…………………………………………………………………………… 22

1 前言
輸送機是在一定的線路上連續輸送物料的物料搬運機械，又稱連續輸送機。輸送機可進行水平、傾斜和垂直輸送，也可組成空間輸送線路，輸送線路一般是固定的。輸送機輸送能力大，運距長，還可在輸送過程中同時完成若干工藝操作，所以應用十分廣泛。
輸送機的發展歷程：中國古代的高轉筒車和提水的翻車，是現代斗式提升機和刮板輸送機的雛形；17世紀中，開始應用架空索道輸送散狀物料；19世紀中葉，各種現代結構的輸送機相繼出現。1868年，在英國出現了帶式輸送機；1887年，在美國出現了螺旋輸送機；1905年，在瑞士出現了鋼帶式輸送機；1906年，在英國和德國出現了慣性輸送機。此后，輸送機受到機械制造、電機、化工和冶金工業技術進步的影響，不斷完善，逐步由完成車間內部的輸送，發展到完成在企業內部、企業之間甚至城市之間的物料搬運，成為物料搬運系統機械化和自動化不可缺少的組成部分。
未來輸送機的將向著多功能化、大型化發展、物料自動分揀、降低能量消耗、減少污染等方面發展。
擴大輸送機的使用范圍，是指發展能在高溫、低溫條件下有腐蝕性、放射性、易燃性物質的環境中工作的，以及能輸送熾熱、易爆、易結團、粘性物料的輸送機。而水平輸送機就是將物料的輸送、刮板、冷卻等工藝過程合理結合。它可在輸送物料的過程中同時進行物料的干燥和冷卻，主要用于大豆生坯、膨化料、預榨餅的輸送，也可用于浸出粕的輸送干燥、輸送冷卻。
　水平輸送機結構合理，節省了設備投資及車間面積，避免了豆胚在較長的輸送距離中，因豆胚的溫度降低、形成表面水分而對浸出產生的不利影響。而且采用熱空氣直接對流干燥，對料胚加熱均勻，干燥速率較高。輸送干燥過程中物料的翻動少，料層運行平穩，粉末度小。
　它主要由密閉的機殼、機殼內的水平篩板或柵板、刮板鏈條、鏈輪、傳動機構、張緊裝置、空氣加熱器、離心通風機等部分組成。豆坯通過分料裝置均勻地落在水平輸送機的水平篩板上，在刮板鏈條的拖動下向前移動，同時風機鼓入的熱風穿過篩板和料層，將料層加熱并進行干燥，干燥后的料胚在篩板末端缺口處排出機外，而載濕空氣從機殼上部的出氣口排出。水平輸送機在輸送物料的同時進行物料的干燥，可以省去一條輸送刮板。主要用于大豆生坯、膨化料、預榨餅的輸送、去水干燥，浸出粕的冷卻干燥或其它油料加工中的加熱輸送過程。適用于大、中、小不同規模的浸出油廠。
在TGSS-50型水平刮板輸送機改進設計的時候，我采用的繪圖軟件AutoCAD。
AutoCAD是由美國Autodesk公司于二十世紀八十年代初為計算機應用CAD技術而開發的繪圖程序軟件包，它易于使用、適應性強、易于二次開發，經過不斷的完善，現已經成為國際上廣為流行的繪圖工具。AutoCAD可以繪制任意二維和三維圖形，并且同傳統的手工繪圖相比，用AutoCAD繪圖速度更快、精度更高、而且便于個性，它已經在航空航天、造船、建筑、機械、電子、化工、美工、輕紡等很多領域得到了廣泛應用，并取得了豐碩的成果和巨大的經濟效益。而AutoCAD2004版本以它能在windows平臺下更方便的更快捷的進行繪圖和設計工作，以它更高質量和更高速度的超強圖形功能、三維功能、internet功能，而為廣大用戶所喜愛并廣泛流行。
AutoCAD不僅具有良好的用戶界面，通過交互菜單或命令行方式便可以進行各種操作；而且具有減小繪圖量、縮短設計周期、易于建立和使用標準圖庫及改善繪圖質量、提高設計及管理水平等一系列優點，并且能根據用戶的指令迅速而準確地繪制出所需要的圖形，具有易于校正錯誤以及大量修改圖形而無需重新繪制的特點，而且能輸出清晰、準確的圖紙，是手工繪制根本無法比擬的一種高效繪圖工具。它的多文檔設計環境，讓非計算機專業人員也能很快地學會使用。在不斷實踐的過程中更好地掌握它的各種應用和開發技巧，從而不斷提高工作效率。
隨著CAD基礎理論和應用技術的不斷發展，對CAD系統的功能要求也越來越高。設計人員不再僅僅滿足于借助CAD系統來達到“甩圖板”的目的，而是希望它能本質上減輕大量簡單繁瑣的工作，使他們能集中精力于那些富有創造性的高層次思維活動中。
以二維形式表達的工程圖是工程技術人員反映其設計思想的語言，還包含著一些行業約定和簡化，通過選擇最合理的投影面、剖切位置、剖切方式來表達零件的幾何和加工信息，具有簡單、完整、準確等特點，這種以投影原理為基礎的工程圖能夠表達的零件的復雜性幾乎是無限的，人類近200年的使用充分證明了工程圖表征零件的合理性。
由于二維CAD能很好的滿足我的畢業設計繪圖軟件需求，因此我選擇了二維CAD。
本畢業設計課題為水平干燥輸送機設計，借助AutoCAD軟件，先設計繪制圖形，然后編制設計和制造工藝，通過車、銑床進行加工，從而實現零件的設計、制造一體化的圖紙設計和圖紙制造，具有相當大的實用價值和發展空間。
通過本次畢業設計，希望用AutoCAD軟件把設計和制造為一體，并解決從設計到制造成型的一系列實際問題。 ...
