淘米篩塑料膜設計

文件大小： 5.63 MB
下載次數：
文件評級：
更新時間：2014-09-05
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

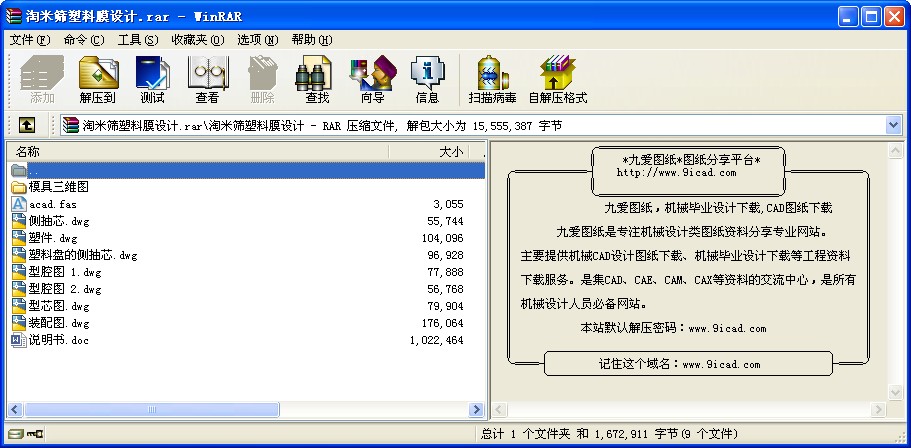

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘　　要
本次設計的是“塑料淘米篩”，主要介紹了塑料淘米篩的設計思路和加工過程，塑料淘米篩具有重量輕、易清潔、耐腐蝕老化、強度高、制造方便、價格低廉等優點，是值得人們信賴、方便使用的新產品，它具有非常大的發展前途。
本產品是家庭用淘米篩，所以要求容積不要太大，且該產品為大批量生產，故設計的淘米篩采用的是注射成形，要求有較高的注塑效率，澆注系統要能夠自動脫模，此外為保證塑件表面質量采用點澆口，因此選用雙分型面注射模，點澆口自動脫模結構。模具的型腔采用一模四腔平衡布置，澆注系統采用點澆口成形，推出形式為四推桿推出機構完成塑件的推出。塑件的工藝性能要求注塑模中有冷卻系統，因此在模具設計中也進行了設計。
該模具不僅能用于生產淘米篩，而且能有于生產同樣大小的小篩，只要將側抽芯結構換了就行，本次設計也把生產小篩的側抽芯結構進行了設計。

關鍵詞：淘米篩，注射成形，點澆口，雙分型面，側抽芯
目　　錄
前言 1
1 塑件工藝分析 2
1.1 成形工藝分析 2
1.1.1 塑件分析 3
1.1.2 選用塑件材料 3
1.1.3 分析研究原材料的工藝特性和成型性能 3
1.1.4 塑件對注射模設計的要求 4
1.2 塑件材料成型工藝參數確定 5
2 注塑機選用 6
2.1 確定所使用成型設備的規格 6
3 模具結構尺寸的設計計算 8
3.1 型腔尺寸計算 8
3.1.1 型腔徑向尺寸計算 8
3.1.2 型腔深度尺寸計算 9
3.2 型芯的尺寸計算 10
3.2 .1型芯的徑向尺寸計算 10
3.2.2 型芯高度尺寸計算 11
3.2.3 中心距的尺寸計算 12
3.3圓形型腔側壁和底版厚度的計算 12
3.3.1 整體式圓形型腔側壁厚度的計算 12
3.3.2 整體式圓形型腔底版厚度的計算 13
3.4選擇澆注系統 13
3.4.1主流道的設計 13
3.4.2 分流道的設計 15
4 模具加熱，冷卻系統的確定 18
4.1 冷卻水體積流量的確定 18
4.2 冷卻水的表面傳熱系數的確定 19
4.3 冷卻回路所需的總面積計算 20
4.4 冷卻回路的總長度的計算 20
4.5 冷卻水回路的布置 20
5 模具結構設計 22
5.1 塑件成型位置及分型面選擇 22
5.2 型腔數的確定 22
5.3 模具頂出機構和抽芯機構的結構設計 23
5.4 推出機構的設計 24
5.5 側抽芯設計 24
5.6 模具排氣設計 25
6工藝參數的校核 26
6.1 最大注射量校核 26
6.2 鎖模力校核 26
6.3 注射壓力的校核 27
6.4模具與注塑機安裝部分相關尺寸校核 27
6.4.1模具閉合高度校核 27
6.4.2開模行程校核 27
6.4.3動、定模固定板尺寸校核 28
7 模具總裝圖及模具的裝配、試模 29
7.1 模具總裝圖及模具的裝配 29
7.2 模具的安裝試模 30
7.2.1 試模前的準備 30
7.2.2 模具的安裝及調試 30
7.2.3 試模 30
7.2.4 修模 31
7.2.5 檢驗 31
致謝 32
參考文獻 33
...
