膠帶輸送機的傳動裝置設計
- 文件介紹：

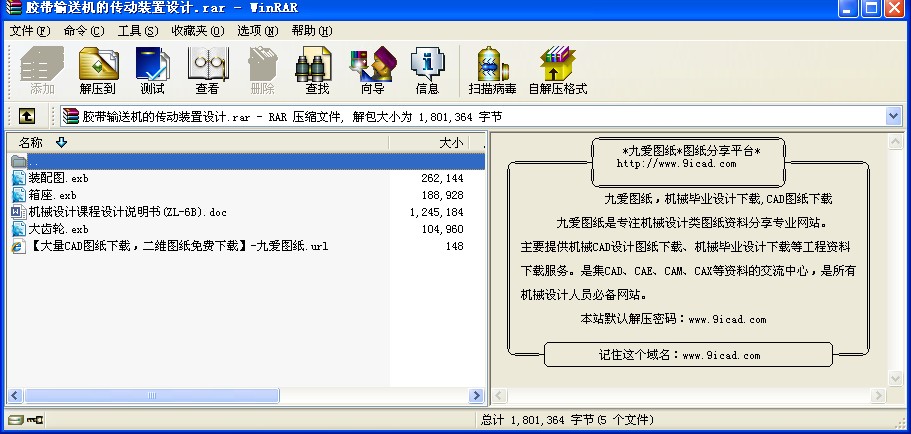

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 五 軸的設計計算
（一） 高速軸的設計
1．初步估定減速器高速軸外伸段軸徑
又由Y132M2-6電機的軸徑為38mm
則d=(0.8~1.0)d電機 =（0.8~1.0）38=30.4~38mm
取d=32mm d=32mm
2． 選擇聯軸器
根據傳動裝置的工作條件擬選HL型彈性柱銷聯軸
器（GB5014-2003）。
計算轉矩為 TC=KT=1.5×48.64= 72.96N·m
由表4.7-3，選TL6型彈性套柱銷聯軸器，
公稱轉矩 Ｔｎ＝250N·m>TC =72.96 N·m,
[n]=3300r/min>n=960r/min
所以取減速器高速軸外伸段直徑為d=32mm，
長度L=82mm。
八 鍵聯接的選擇和驗算
(一)高速軸上鍵的選擇
選擇鍵10×70GB1096-79
（二）中間軸上鍵的選擇
與高速級齒輪聯接軸段處 選擇鍵12×50 GB1096-79
(三).低速軸上鍵的選擇與驗算
(1)齒輪處 選擇鍵18×70GB1096-79,其參數為
R=b/2=9mm，k=h-t=12-7=5mm，
l=L-2×R=70-2×9=52mm，
d=60mm。齒輪材料為45鋼，載荷稍有波動，靜聯接，
由表2-1，查得
=98.6Nmm2
因，故安全。
九 減速器的潤滑及密封形式選擇
減速器的潤滑采用干油潤滑，潤滑油選用GB7324-87通用鋰基潤滑脂
油標尺M16,材料 Q235A。
油封選用橡膠油封 HG4-338-66 ...
膠帶輸送機的傳動裝置設計_下載(rar格式) 成套圖紙
