帶式運輸機傳動裝置 功率7.249kw 傳動比30.4
- 文件介紹：

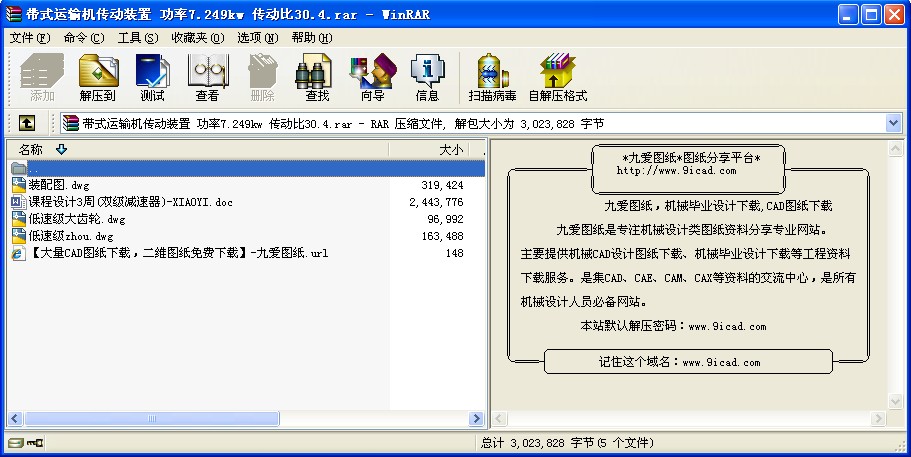

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、課程設計的內容
設計一帶式運輸機傳動裝置（見 圖1）。設計內容應包括：傳動裝置的總體設計；傳動零件、軸、軸承、聯軸器等的設計計算和選擇；減速器裝配圖和零件工作圖設計；設計計算說明書的編寫。
二、課程設計的要求與數據
已知條件：
1．運輸帶工作拉力：F = 3.9 kN；
2．運輸帶工作速度：v = 1.5 m/s；
3．卷筒直徑： D = 300 mm；
4．使用壽命： 8年；
5．工作情況：兩班制，連續單向運轉，載荷較平穩；
6．制造條件及生產批量：一般機械廠制造，小批量。
7．工作環境：室內，輕度污染環境；
8．邊界連接條件：原動機采用一般工業用電動機，傳動裝置與工作機分別在不同底座上，用彈性聯軸器連接。
目 錄
設計任務書……………………………………………………4
一.工作條件…………………………………………………4
二.原始數據…………………………………………………4
三.設計內容…………………………………………………4
四.設計任務…………………………………………………5
五.設計進度…………………………………………………5
傳動方案的擬定及說明………………………………………7
電動機的選擇…………………………………………………7
一.電動機類型和結構的選擇 ………………………………7
二.電動機容量的選擇 ………………………………………7
三.電動機轉速的選擇 ………………………………………7
四.電動機型號的選擇 ………………………………………7
傳動裝置的運動和動力參數 …………………………………7
一.總傳動比 …………………………………………………7
二.合理分配各級傳動比 ……………………………………7
三.傳動裝置的運動和動力參數計算 ……………………… 8
傳動件的設計計算 ……………………………………………8
一.帶傳動設計 ……………………………………9
二.高速嚙合齒輪的設計 ……………………………………10
三.低速嚙合齒輪的設計……………………………………14
四.滾筒速度校核……………………………………………18
軸的設計計算及聯軸器的選擇………………………………18
一.軸的設計與校核及聯軸器的選擇………………………19
滾動軸承的計算………………………………………………31
一.低速速軸上軸承（7012AC）校核 …………………………31
二.中間軸上軸承（7207AC）校核 ………………………… 32
三.高速軸上軸承（7206AC）校核 ………………………… 34
鍵聯接的選擇及校核…………………………………………35
一.低速軸鍵的選擇及校核 ……………………………35
二.中間軸鍵的選擇及校核 ………………………………35
三.高速軸鍵的選擇及校核 ………………………………36
潤滑與密封……………………………………………………36
減速器附件的選擇 ……………………………………………37
設計小結………………………………………………………41
參考資料目錄…………………………………………………42 ...
