管式換熱器課程設計

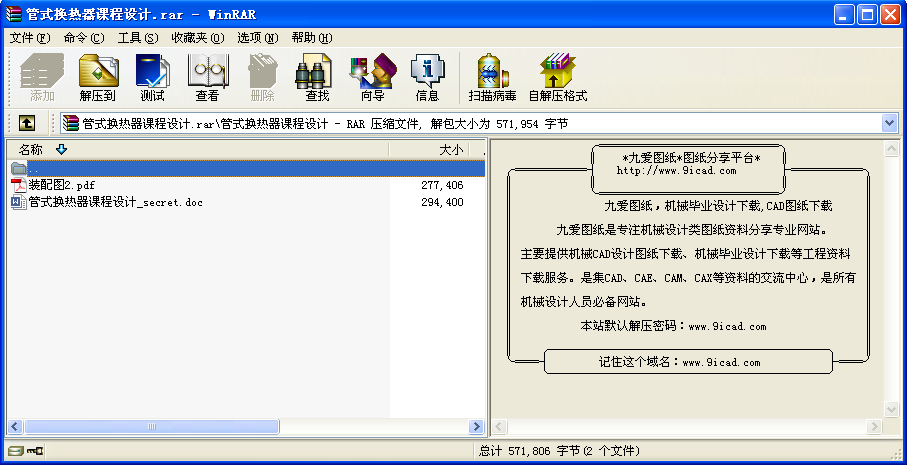

  • 該文件為rar格式
  • 文件大小： 345.35 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-18
  • 發 布 人： 2955362171
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 管式換熱器課程設計

  • 管式換熱器課程設計
    一．設計任務和設計條件
    某生產過程的流程如圖所示，反應器的混合氣體經與進料物流患熱后，用循環冷卻水將其從110℃進一步冷卻至60℃之后，進入吸收塔吸收其中的可溶組分。已知混和氣體的流量為227301㎏/h，壓力為6.9MPa ,循環冷卻水的壓力為0.4MPa ，循環水的入口溫度為29℃，出口溫度為39℃ ，試設計一臺列管式換熱器，完成該生產任務。
    物性特征：
    混和氣體在35℃下的有關物性數據如下（來自生產中的實測值）：
    密度
    定壓比熱容 =3.297kj/kg℃
    熱導率 =0.0279w/m
    粘度
    循環水在34℃ 下的物性數據：
    密度 =994.3㎏/m3
    定壓比熱容 =4.174kj/kg℃
    熱導率 =0.624w/m℃
    粘度
    二．確定設計方案
    1．選擇換熱器的類型
    兩流體溫的變化情況：熱流體進口溫度110℃ 出口溫度60℃；冷流體進口溫度29℃，出口溫度為39℃，該換熱器用循環冷卻水冷卻，冬季操作時，其進口溫度會降低，考慮到這一因素，估計該換熱器的管壁溫度和殼體溫度之差較大，因此初步確定選用浮頭式換熱器。
    2．管程安排
    從兩物流的操作壓力看，應使混合氣體走管程，循環冷卻水走殼程。但由于循環冷卻水較易結垢，若其流速太低，將會加快污垢增長速度，使換熱器的熱流量下賤，所以從總體考慮，應使循環水走管程，混和氣體走殼程。 ...
